도로포장평가
- 교량, 고가차도, 터널, 지하차도, 복개구조물 등 구조물에 시공되는 바닥판 상부 포장도로는 진동 및 충격, 혹독한 환경조건에 직접적으로 노출되어 구조물의 구성요소 중 가장 손상이 빈번한 부재
- 하절기의 집중호우, 동절기 제설염화물 사용량 증가에 따라 도로포장면 하부에 복합적인 열화발생은 구조물의 내구성 저하에 따른 사용수명이 단축
- 도로포장 및 내부 정밀조사를 통한 정확한 손상 부위 실태조사를 통한 성능개선으로 구조물의 장수명화를 위한 기술제공
교면 포장평가
도로 육안점검 및 포장상태평가

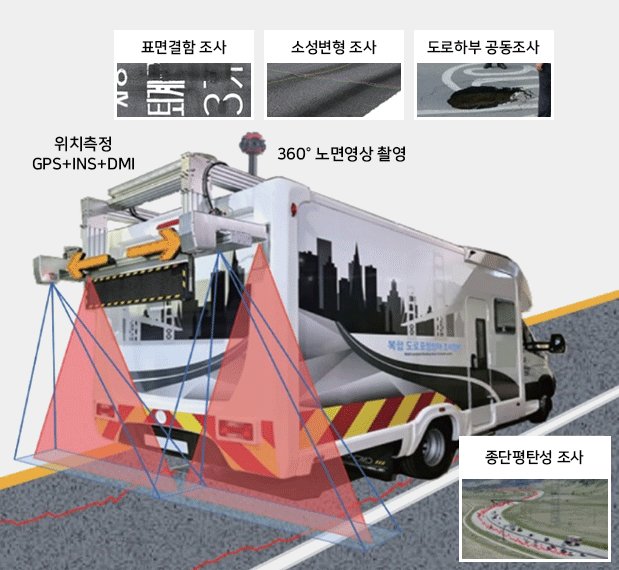

복합탐사차량
도로포장 표면결함 조사모듈
3D형상 측정
레이져 형상측정방식
표면결함, 소병변형, 종단평탄성
종단평탄성 조사 모듈
정밀도 : 0.2mm이하
촬영 폭 : 4m
종단, 횡단 : 1mm 간격
조사속도 : 80km/h
도로현황 모듈
360도 파노라마 영상촬영
30M Pixel, 6대의 카메라 장착
10m 등 간격 영상취득

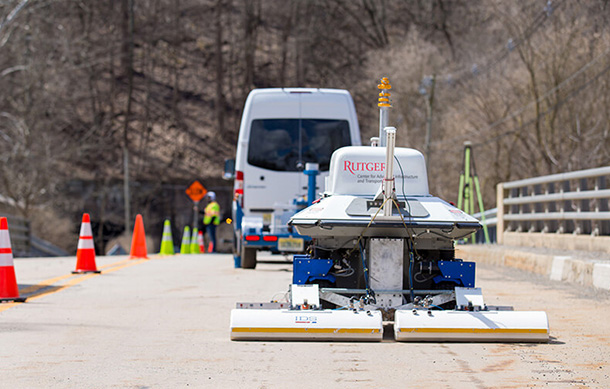

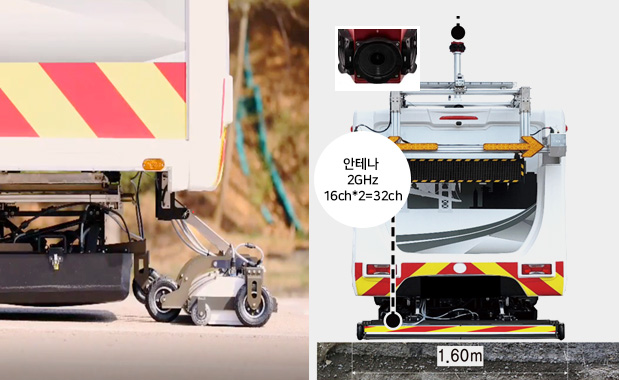

도로포장하부 결함조사 고해상도 GPR탐사기 2대배열

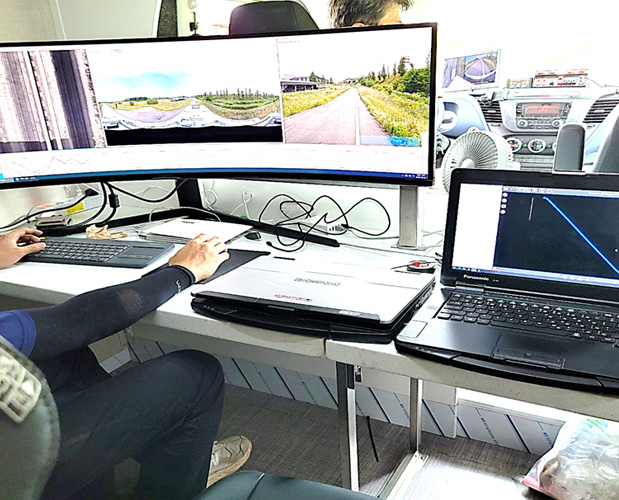

조사/탐사 자료 취득
- 모델
- RIS Hi-BrigHT
- 제작사
- IDS, Italia
- 주파수
- 2GHz
- 체널수
- 32ch
- 탐사속도
- 3.5km/h ~ 7km/h
- 가탐심도
- 0.8m
- 1회 탐사 폭
- 80cm x 2대 = 1.8m
- 조사목적
- 도로포장하부 결함, 교량 상판 열화상태 등

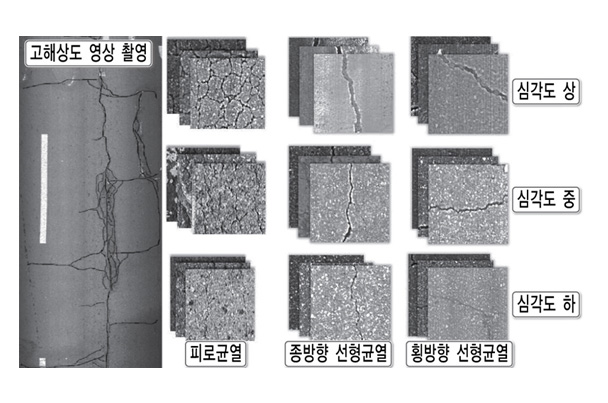

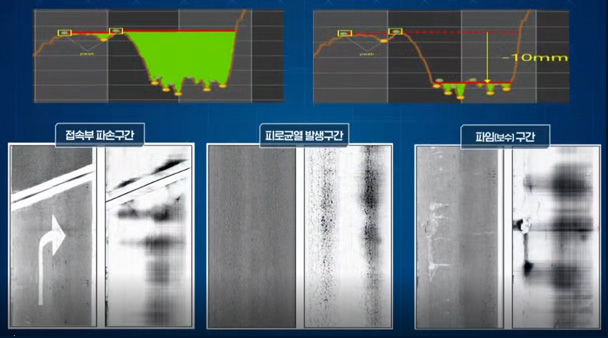

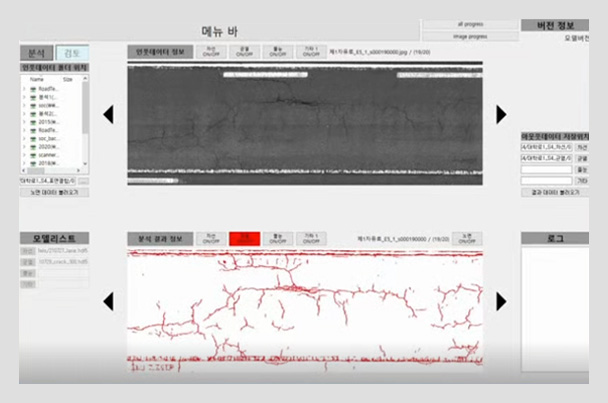

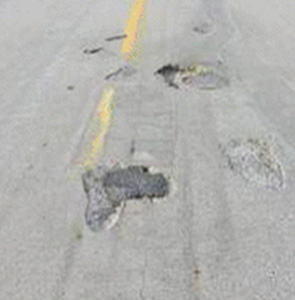

표면결함(균열)조사

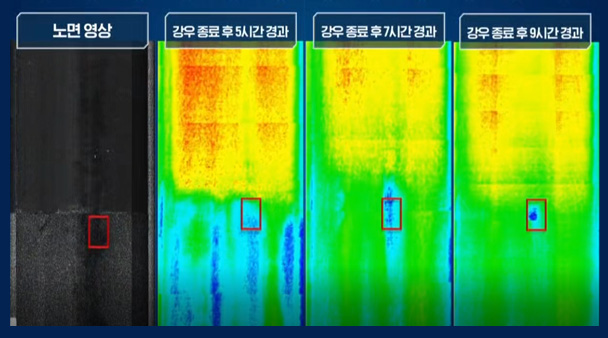

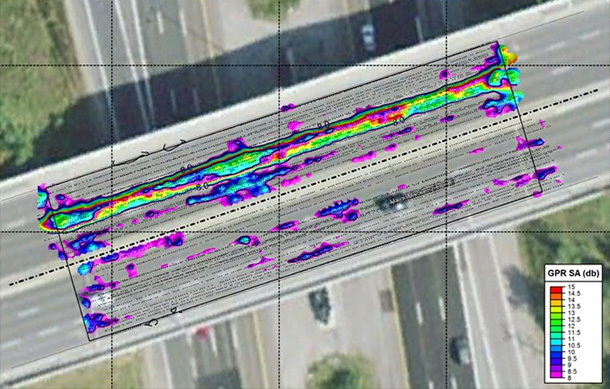

교면포장 내부상태확인조사

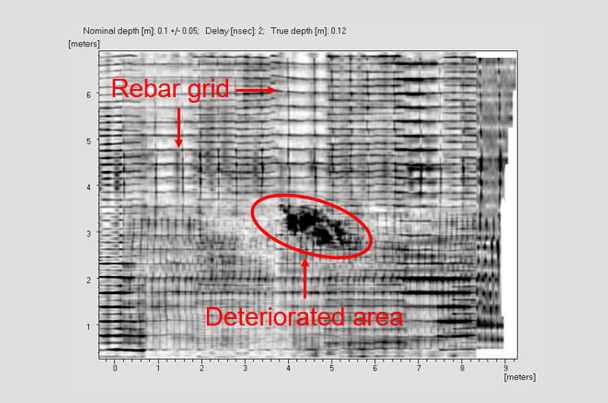

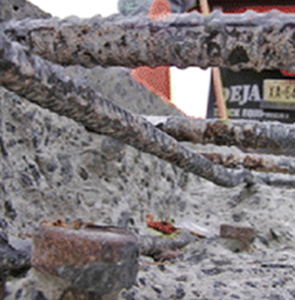

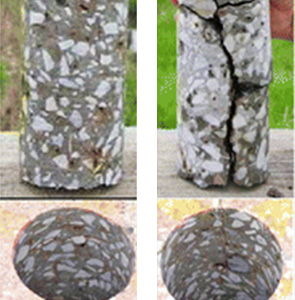

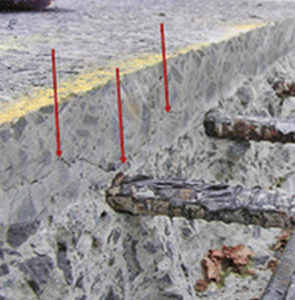

열화상태

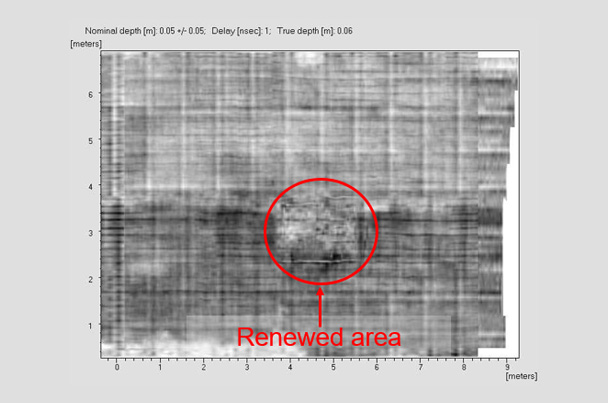

Horizontal cut at 5 cm from the asphalt
Horizontal cut at 10 cm from the asphalt

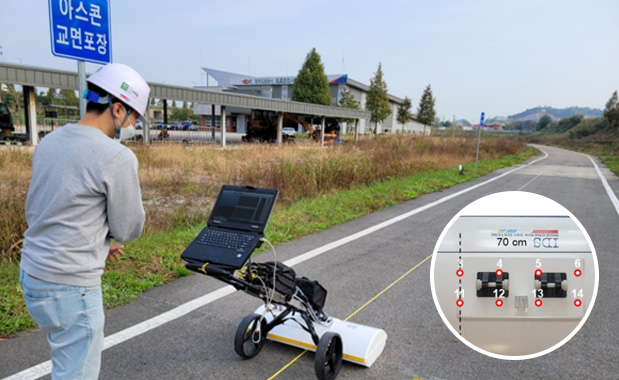

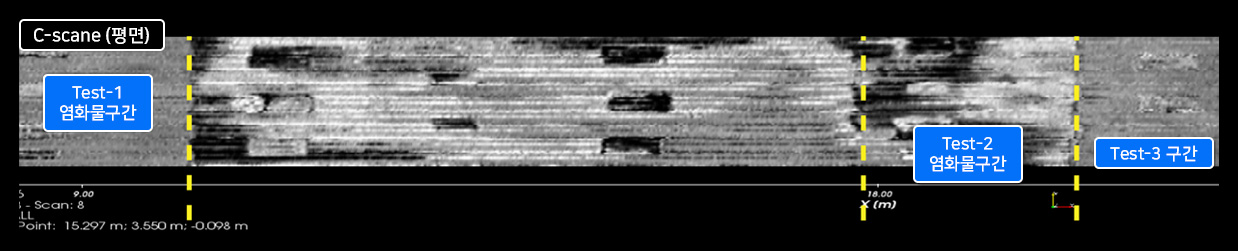

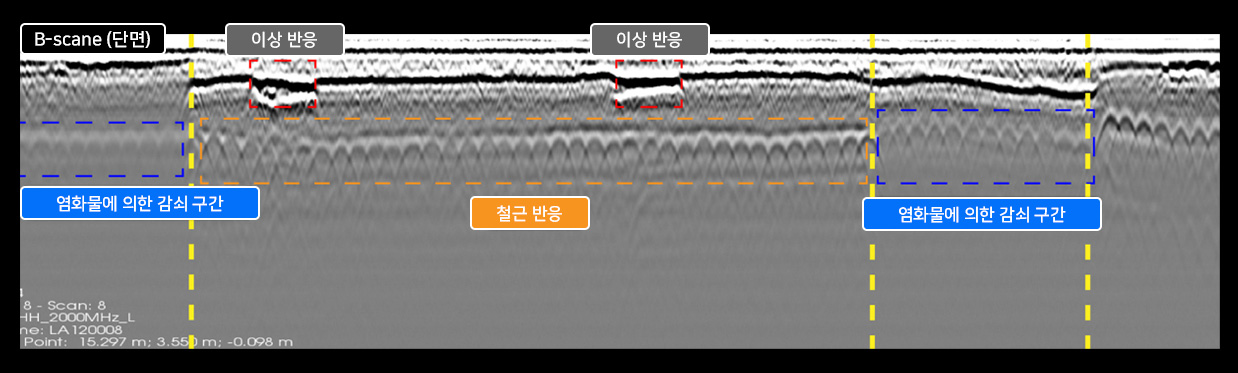

교량 바닥판 아스콘포장 구간
(Test2, 대표단면) GL-0.10m

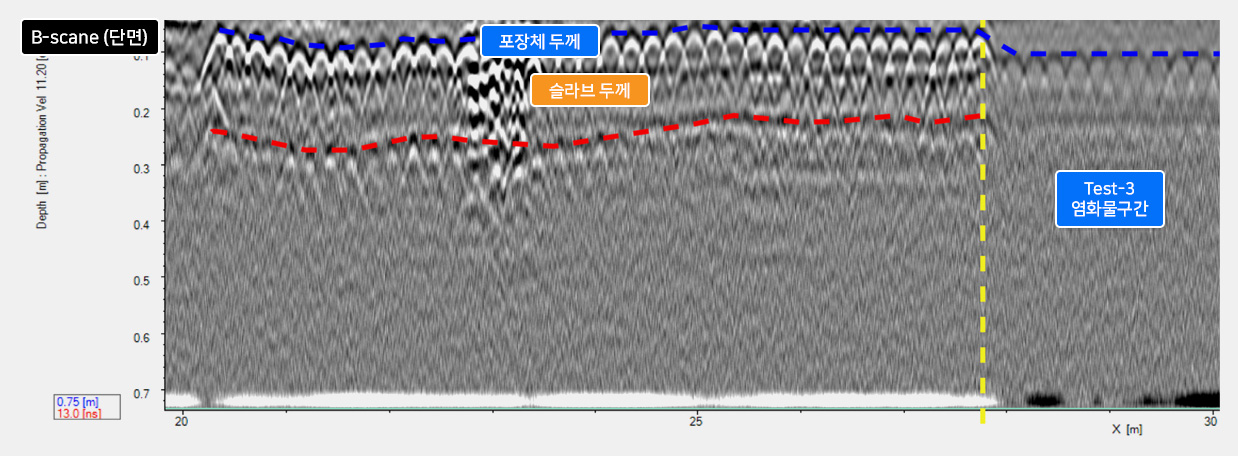

교량 바닥판 LMC 교면포장 구간 (Test3)
지하시설물 탐사 및 정확도개선
사업

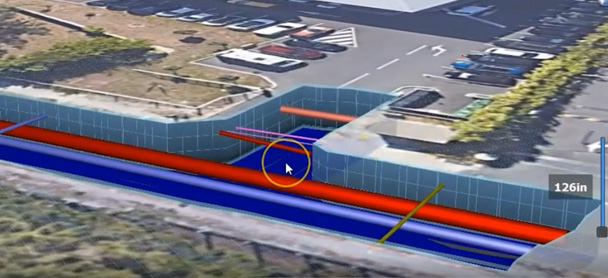

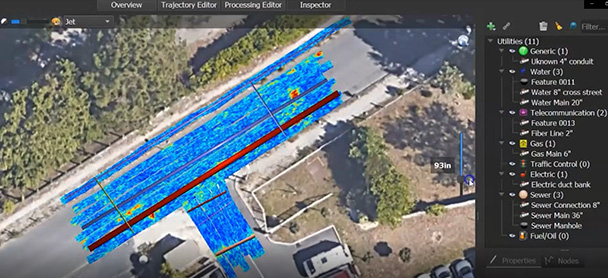

3차원 분석 (IQMaps)
도심지 지하매설물
깊이 및 위치파악
