3차원 터널전방 탄성파탐사
Catalog download
Tunnel Seismic Prediction, TSP303 3D탐사
- 터널 막장면 전방의 지질구조 및 용출수대, 암반의 물리적 특성정보를 예측
- 경험식을 이용한 탐사구간의 암반등급 산정 및 위험구간에 대한 보강여부, 지보패턴 변경을 사전에 결정하여 굴착 효용성 증대
- 안전하고 경제적인 터널 시공을 위한 목적으로 실시

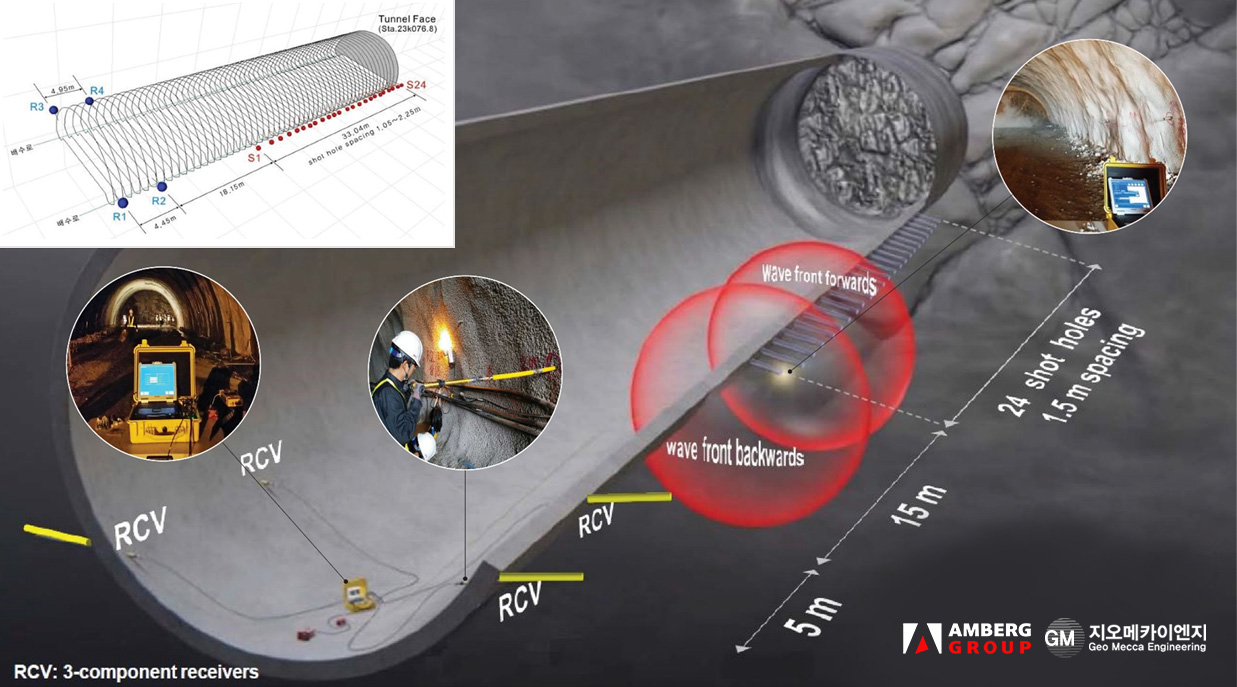

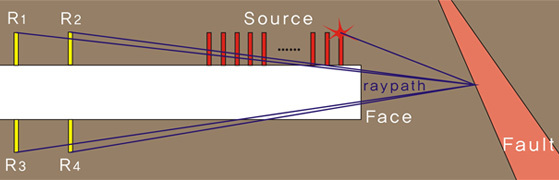

1 or more shot lines w/ samll explosive
charges
charges

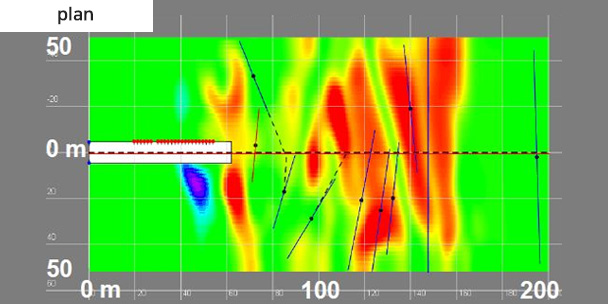

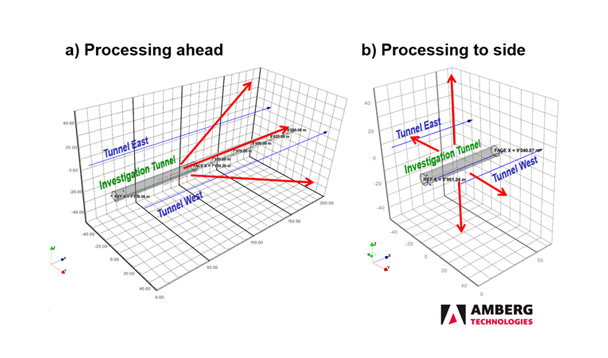

TSP Prediction directions of processing

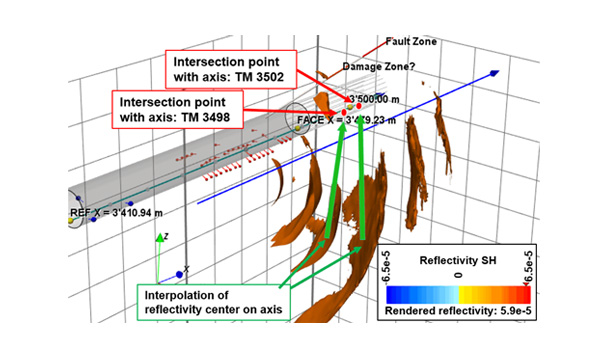

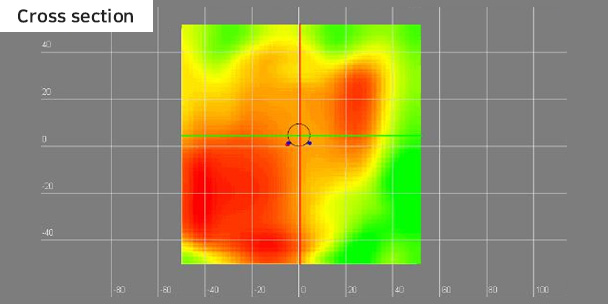

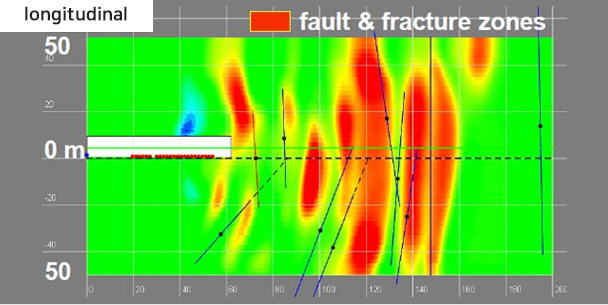

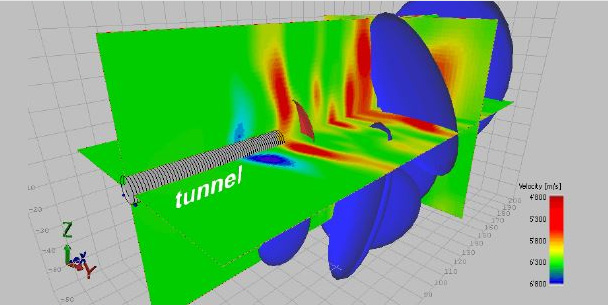

3D Tunnel Seismic Prediction
True 3D result within 3 hours
3차원 터널전방 탄성파탐사
(3D Tunnel Seismic Prediction)
1) NATA 터널
2) Shield TBM 터널

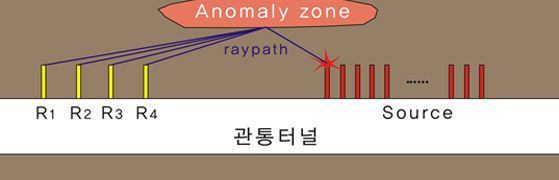

3) 굴착완료 터널 (확장)

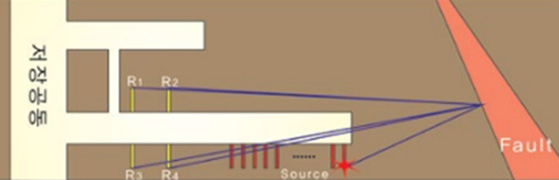

4) 지하저장시설 터널

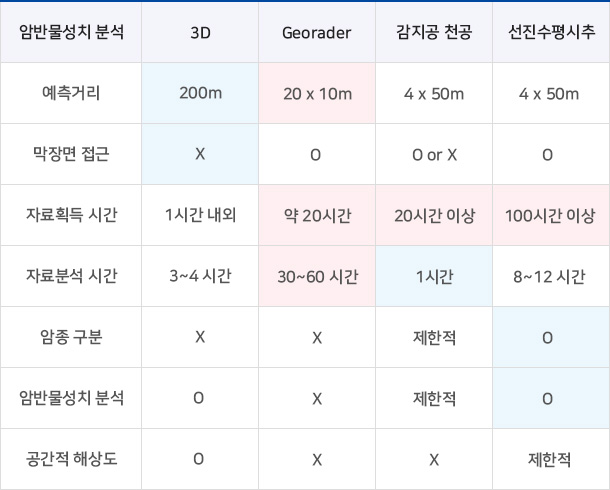

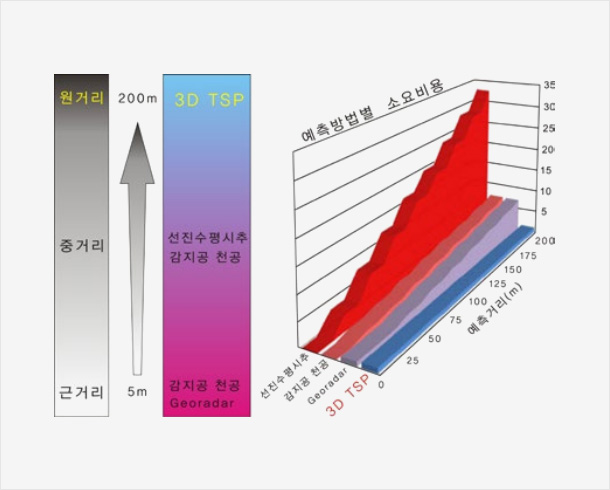

터널 전방 지질예측 방법별 경제성 비교

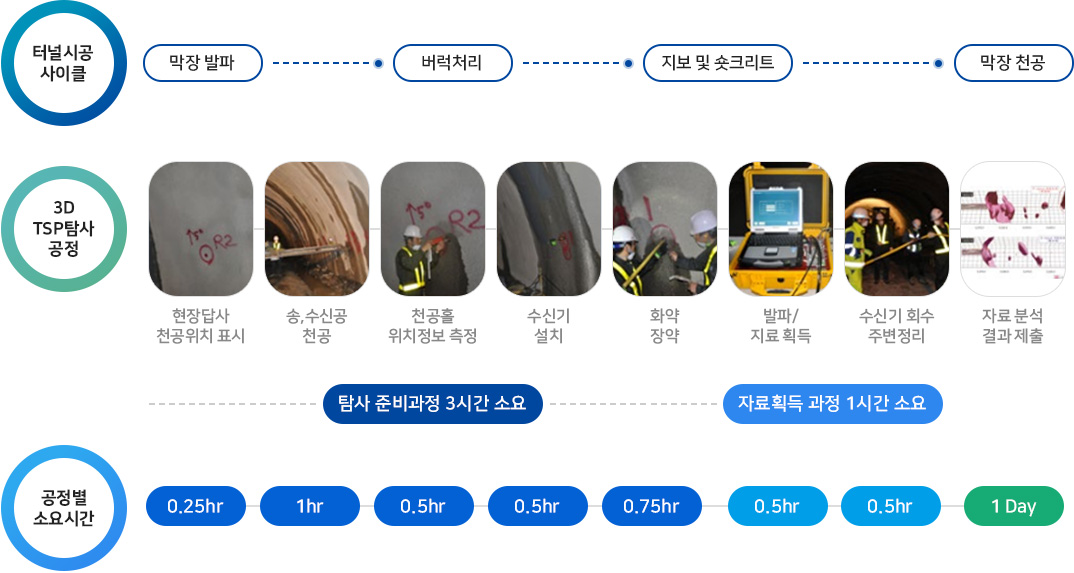

탐사진행 과정
장비구성
Trigger unit
- 화약 발파용
- 전기식 순발뇌관 사용
- 0 Delay time
Trigger unit
- 화약 및 해머 발진용
- 비전기식 뇌관 사용 가능
- 지발뇌관 사용 가능
- 기존 뇌관 수급 문제 해소
Trigger unit
- 48KHz sampling frequency
- 8 receiver ports
- Automatical seismic noise check
Receiver unit
- 일체형 고감도 3성분 센서
- Sensitivity : 1,000mv/g
- Frequency range : 0.5~5,000Hz±5%
Accessory unit
- 공벽과 수신기의 완벽한 밀착
- 신호수신 강화
- 공기파 등 잡음기록 최소화

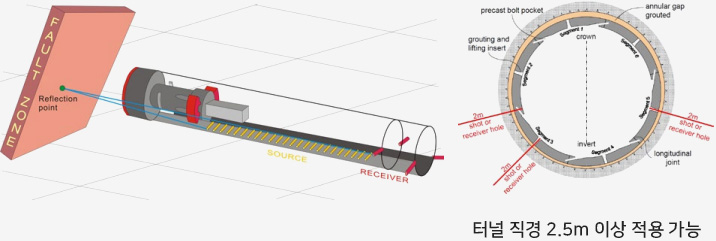

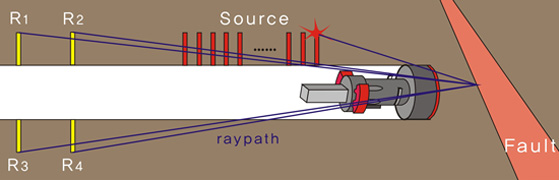

Shield TBM 터널 3D TSP탐사
탐사설계
수신기 설치 및 탄성파 발진
- 수신기는 락볼트 또는 그라우트 주입홀을 이용

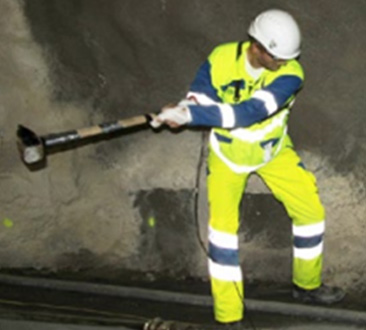

- 탄성파는 주입홀 내 소량의 화약 발파 또는 해머를 이용한 타격으로 발진

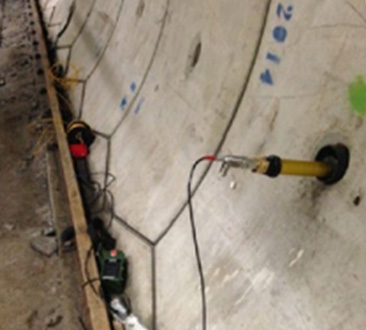

세그먼트 주입홀 내 수신기 설치

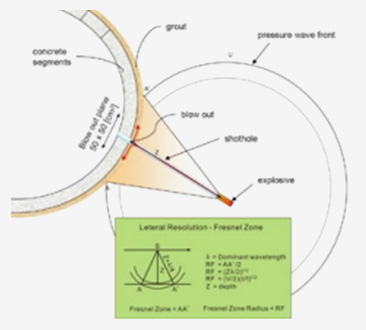

발파에 의한 세그먼트 영향범위 분석
발파에 의한 세그먼트 영향범위 분석
